一、設備工作原理
斗式提升機結構簡單，維護方便，依靠膠帶固定提料斗。板鏈式、環鏈斗式運行平穩，掏取式裝料，混合式或重力卸料，斗式提升機輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。
二、設備主要特點
1. 維護方便，壽命長。機殼鋼板加厚、剛性好。
2. 輸送物料的溫度高可達250℃。提升高度運行平穩可靠，噪音小，維護方便。
3. 中節機殼具有單通道和雙通道兩種形式。改進機型的提升輸送量比普通機型提高30%以上。
4. 提升機環鏈采用低合金鋼鍛造，并經滲碳淬火處理，具有極高的抗拉強度和耐磨性能。

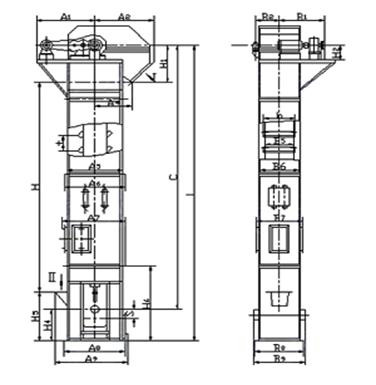

三、設備結構
斗式提升機機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。
四、技術參數
|
提升機型號 |
TD160 |
TD250 |
TD315 |
TD400 |
TD500 |
|||||||||||||||||
|
料斗型式 |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
||
|
輸送量 |
離心式 |
(m2/h) |
9 |
16 |
16 |
27 |
20 |
36 |
38 |
59 |
28 |
50 |
42 |
67 |
40 |
76 |
68 |
110 |
63 |
116 |
96 |
154 |
|
混合式 |
/ |
/ |
20 |
38 |
32 |
50 |
32 |
60 |
54 |
85 |
45 |
84 |
70 |
112 |
||||||||
|
料斗 |
斗寬 |
(mm) |
160 |
250 |
315 |
400 |
500 |
|||||||||||||||
|
斗容 |
(L) |
0.49 |
0.9 |
1.2 |
1.9 |
1.22 |
2.24 |
3.0 |
4.6 |
1.95 |
3.55 |
3.75 |
5.8 |
3.07 |
5.6 |
5.9 |
9.4 |
4.84 |
9.0 |
9.3 |
14.9 |
|
|
斗距 |
(mm) |
280 |
350 |
360 |
450 |
400 |
500 |
480 |
560 |
500 |
625 |
|||||||||||
|
輸送帶 |
寬度 |
(mm) |
200 |
300 |
400 |
500 |
600 |
|||||||||||||||
|
層數 |
(mm) |
3 |
4 |
5 |
||||||||||||||||||
|
傳動滾筒直徑 |
(mm) |
400 |
500 |
630 |
||||||||||||||||||
|
從動滾筒直徑 |
(mm) |
315 |
400 |
500 |
||||||||||||||||||
|
料斗運行速度 |
離心式 |
(m/s) |
1.4 |
1.6 |
1.8 |
|||||||||||||||||
|
混合式 |
/ |
/ |
1.2 |
1.4 |
1.3 |
|||||||||||||||||
|
主軸轉速 |
離心式 |
(r/min) |
67 |
61 |
54.6 |
|||||||||||||||||
|
混合式 |
/ |
/ |
45.8 |
42.5 |
40 |
|||||||||||||||||
五、設備用途
斗式提升機，有的行業也稱為斗提機。斗式提升機按結構形式可分為：皮帶式斗提機(DT)、環鏈式斗提機(HL)、板鏈式提升機(NE)。皮帶式斗提機，適合輸送常溫粉體，如干粉砂漿、干混砂漿、保溫砂漿、預拌砂漿、外加劑、勾縫劑、界面劑、膩子粉、化工細粉，經濟實用，缺點是皮帶容易跑偏，需要經常調節。板鏈式、環鏈斗式提升機適用于垂直輸送高溫、磨損性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等，輸送高度高40m。缺點是造價高、運轉聲音較大。
六、使用注意事項
1、斗式提升機不能倒轉，倒轉容易發生鏈條脫軌的現象，解決該故障很麻煩。
2、該設備啟動時應空負荷運轉，所以停機前一定要將物料排清。
3、應均勻喂料，如果超過該設備較大運輸能力，容易使下部憋死。
4、注意傳動軸、被動軸應定期潤滑。
5、定期檢查哪些部件容易損壞，然后根據實際情況進行更換
